線束加工基本定義
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-02-29
本文詳細介紹線束加工的基本定義，參考采用QC/T29106標準中的定義。
本標準規定了汽車用低壓電線束(以下簡稱電線束)的要求、試驗方法、檢驗規則、標志、包裝、儲存和保管。適用于標稱電壓低于50V的各種汽車用電線束(含單根線)。

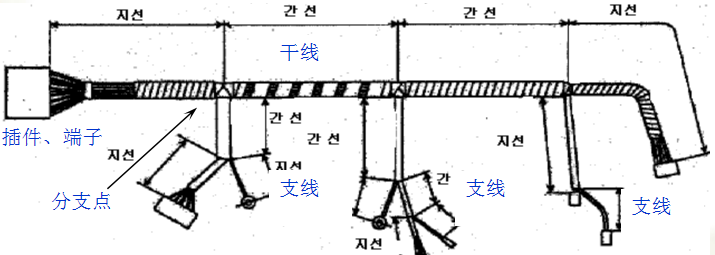

圖1
干線 main stem線束中兩根或兩根以上電線包扎在一起的部份。
支線 lateral電線束中電線的末端沒有包扎的部分或單根電線(如圖1所示)。
分支點 embranchment point電線束中干線與干線或干線與支線中心線的交點(如圖l所示)。
接點 juncture電線與電線的連接點。
端子 terminal插頭和插座的統稱。
干區 desiccation bound安裝在駕駛室、乘員室、行李艙內等部位的電線束不需做特殊防水防護處理的區域。
濕區 damp bound除干區以外，電線束需做特殊防水防護處理的區域。
刺破連接 SKT端子將電線絕緣層刺破與電線導體相接，達到良好的電接觸并具有一定抗拉力的連接方式。
插接器 connector插頭和插座安裝在護套內的組合件。
護套 housing接受端子形成電氣連接的塑料件。
插頭 male插入插座形成電氣連接的端子（包括電線附件的方法）。
插座 female接受插頭形成電子連接的端子（包括電線附件的方法)。
加工要求：
支線 lateral電線束中電線的末端沒有包扎的部分或單根電線(如圖1所示)。
分支點 embranchment point電線束中干線與干線或干線與支線中心線的交點(如圖l所示)。
接點 juncture電線與電線的連接點。
端子 terminal插頭和插座的統稱。
干區 desiccation bound安裝在駕駛室、乘員室、行李艙內等部位的電線束不需做特殊防水防護處理的區域。
濕區 damp bound除干區以外，電線束需做特殊防水防護處理的區域。
刺破連接 SKT端子將電線絕緣層刺破與電線導體相接，達到良好的電接觸并具有一定抗拉力的連接方式。
插接器 connector插頭和插座安裝在護套內的組合件。
護套 housing接受端子形成電氣連接的塑料件。
插頭 male插入插座形成電氣連接的端子（包括電線附件的方法）。
插座 female接受插頭形成電子連接的端子（包括電線附件的方法)。
加工要求：
-
-
- 電線束應符合本標準的要求，并按經規定程序批準的圖樣及技術文件制造。
- 電線束尺寸應符合下列要求。
- 干線和保護套管長度宜不小于10mm，并為10的倍數。如：100mm、110mm、120mm等。
- 支線長度宜不小于30mm。
- 接點之間、接點與分支點之間距離宜不小于50mm。
- 電線與端子連接處需裝絕緣套管時，應符合下列要求。
- 絕緣套管長度不小于20mm。
- 電線導體不能露在如圖2所示的a區內。
-
-
-
- 電線束基本尺寸極限偏差
-
電線束的基本尺寸極限偏差應按照?qǐng)D3中的方法進行測量，并符合如下表1的規定（除非圖紙上有特殊規定）。
表1 基本尺寸極限偏差 單位：mm
| 電線束長度 L |
極限偏差 | ||
| A 段 | B段 | C段 | |
| L≤200 | +5 -5 |
+10 0 |
+10 -10 |
| 200＜L≤500 | +5 -5 |
+20 0 |
+15 -10 |
| 500＜L≤1000 | +8 -8 |
+30 0 |
+20 -15 |
| L＞1000 | +10 -10 |
+40 0 |
+25 -20 |
-
-
- 端子與電線連接應優先采用壓接方法，連接應符合下列要求。
-
-
-
-

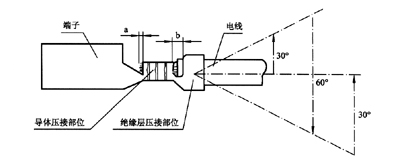

- 端子應分別壓緊在導體和絕緣層上，導體不應壓斷，絕緣層不應壓入導體壓接部位，在圖5所示的a區中可見電線導體，但不能妨礙插接。
- 絕緣層壓接部位經不少于3個循環的彎折試驗后，在圖6所示的b區中仍可見絕緣層。
- 采用壓接方法的端子與電線壓接處的橫斷面應符合要求。
-
-
表2 拉力值
| 導體公稱截面積，mm2 | 拉力1)N | 導體公稱截面積，mm2 | 拉力1)N |
| 0.5 | 50 | 6.00～8.00 | 450 |
| 0.75～0.85 | 80 | 10.00 | 500 |
| 1.00～1.25 | 100 | 15.00～16.00 | 1500 |
| 1.50～2.00 | 150 | 20.00～25.00 | 1900 |
| 2.50～3.00 | 200 | 35.00 | 2200 |
| 4.00～5.00 | 270 | ≥50.00～120.00 | 2700 |
| 注：1需要同時測量接點上各電線拉力。 | |||
-
-
- 密封要求
-
-
-
-

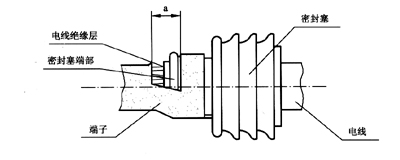

- 密封塞在壓接時不應損傷。電線和密封塞與端子壓接后，在圖9所示的a區內應可見密封塞和電線絕緣層的端部。
- 安裝在濕區的插接器應屬于密封型，插接器空位應使用盲塞。防水性能應滿足Q/SQR.04.935的5.5.3或者5.5.4規定。
- 電線束包扎時，在膠帶包扎結束時應原處纏3圈～5圈，膠帶應緊密、均勻，不應松散。采用保護套管時，應無位移和影響電線束彎曲現象。
- 電線束中電線與端子連接處的絕緣套管應采用高溫?zé)崾湛s的處理方法，使其緊密套在連接部位上，應無位移、脫開現象，并符合4.2.4中的尺寸要求。
- 電線束中電線及零部件應正確裝配，不應有錯位現象，端子在護套中不應脫出。
- 電線束中線路導通率為100%，無短路、錯路現象。
-
-
以上就是線束加工基本定義的介紹，蘇州纜仕特電子有限公司專業生產銷售各種端子線束，公司產品適用于家用電器、醫療器材、機械設備、新能源汽車等制造領域。
