線束加工雙絞線技術要求
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2023-09-22
線束加工雙絞線是由芯線與芯線之間相互纏繞進行周期性扭絞組成的，可以起到干擾抑制和平衡信號的作用。
絞線原理
當處于電磁波干擾環境中，雙絞線上2條線感應的電磁波磁通方向相反，進而相互抵消。
當銅線穿過絞線機上的絞弓，由絞弓透過圓周運動方式，使得各單根的銅線螺旋纏繞在一起
不同規格不同根數的銅絲按一定的排列順序和絞距絞合在一起后就變成直徑較大的導體，這種絞合后的導體要比相同直徑的單根銅絲柔軟得多，做出的電線其彎曲性能也較好。
絞合外徑
當芯線根數不多時，按正規絞合計算。
當芯線根數較多并線徑較小的情況下，可按束絞近似計算(導體絞合外徑計算公式)。

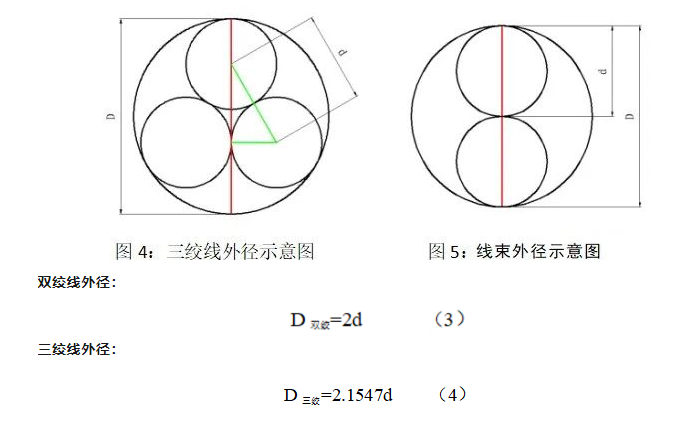

絞合外徑和導線直徑的關系

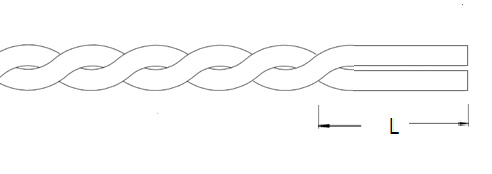

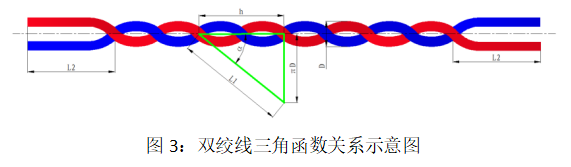

絞線長度和絞合圈數的計算方式
現有設備絞合動作為：
一端線夾夾緊，另一端線夾由電機驅動旋轉，從而使導線絞合。
絞線設備線夾每旋轉一圈產生一個絞合點，旋轉兩圈產生1/2個節距h。
所以絞線絞前尺寸：
絞線絞后尺寸：
變量解釋如下：
L——絞線絞前尺寸
L’——絞線絞后尺寸
n——設備驅動端線夾旋轉圈數
L1——單個絞距內導線絞前長度
L2——解絞長度（解絞距離指的是雙絞線末端導線因安裝到護套內需開叉而未絞合部位的尺寸,各線束加工廠有固定的尺寸要求，即為已知值）
h——絞距
D——絞線外徑
α——導線的絞合時的螺旋升角
C——導線絞合前尺寸
d——導線直徑
兩根線體絞合后，必然會有縮短的情況，介于此，有一個比較常用，可靠的公式： 下料長度＝所需工藝長度×1.05－冗余長度
其中，下料長度指未雙絞時的長度；
所需工藝長度指絞合后的長度，也就是我們需要的長度；

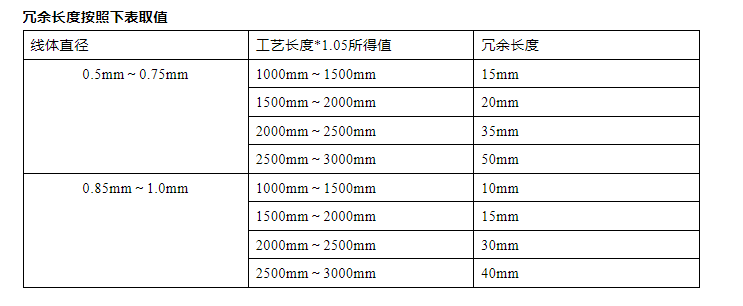

冗余長度指根據不同直徑線體需要減去不同的長度。
雙絞線的優缺點
雙絞線的缺點：容易受靜電感應的影響。
雙絞線的優點：比起傳統的屏蔽護套線，少了一層屏蔽網，整體直徑變小了，成本也降低不少，制作也相對簡單。
柔軟性： 由于絞線是由許多根比較細的單線絞合而成，并且絞線中的單線越細（或者說單線根數越多），節距越短，絞線越柔軟。絞線的節距短，彎曲時，單線移動的距離短，摩擦力小，故容易彎曲， 柔軟性好。 可減輕因彎曲、振動、擺動引起的損壞，便于安裝。
穩定性： 絞線的穩定性不如單線，原因是絞線中每根單線都與絞線軸向構成一定的角度，使絞線在使用中受張力產生旋轉，使絞線有松散的傾向。因此在生產中都規定絞線的各層絞合方向相反，以提高絞線的穩定性。
我司為線束加工源頭工廠，實力線束加工廠。根據設備需求 選擇線材規格和連接器型號，我們線束廠根據多年經驗和行業標準 為您提供解決方案，直到交付優質的產品。蘇州纜仕特電子專注線束定制，致力打造高品質的線束產品。
